W silniku spalinowym dolna część obudowy odpowiada za więcej, niż wielu kierowców zakłada. To tam pracuje wał korbowy, tam zbiera się olej, a od szczelności tej strefy zależy trwałość całej jednostki. skrzynia korbowa decyduje też o tym, jak silnik znosi ciśnienie, przedmuchy i temperaturę, więc jej stan ma znaczenie nie tylko w teorii, ale i w codziennej eksploatacji.
Najważniejsze fakty o dolnej części silnika
- Karter to nośna i szczelna część silnika, w której pracuje wał korbowy oraz elementy jego łożyskowania.
- W nowoczesnych jednostkach często jest zintegrowany z blokiem cylindrów, a jego kształt wpływa na sztywność i smarowanie.
- Największe różnice praktyczne dotyczą układu mokrej i suchej miski olejowej.
- Objawy problemów to m.in. wycieki, nadciśnienie, zapocenia, opiłki w oleju i nieprawidłowe działanie odmy.
- Przy tuningu i jeździe torowej kluczowe stają się wentylacja, odpływ oleju i odporność na przeciążenia.

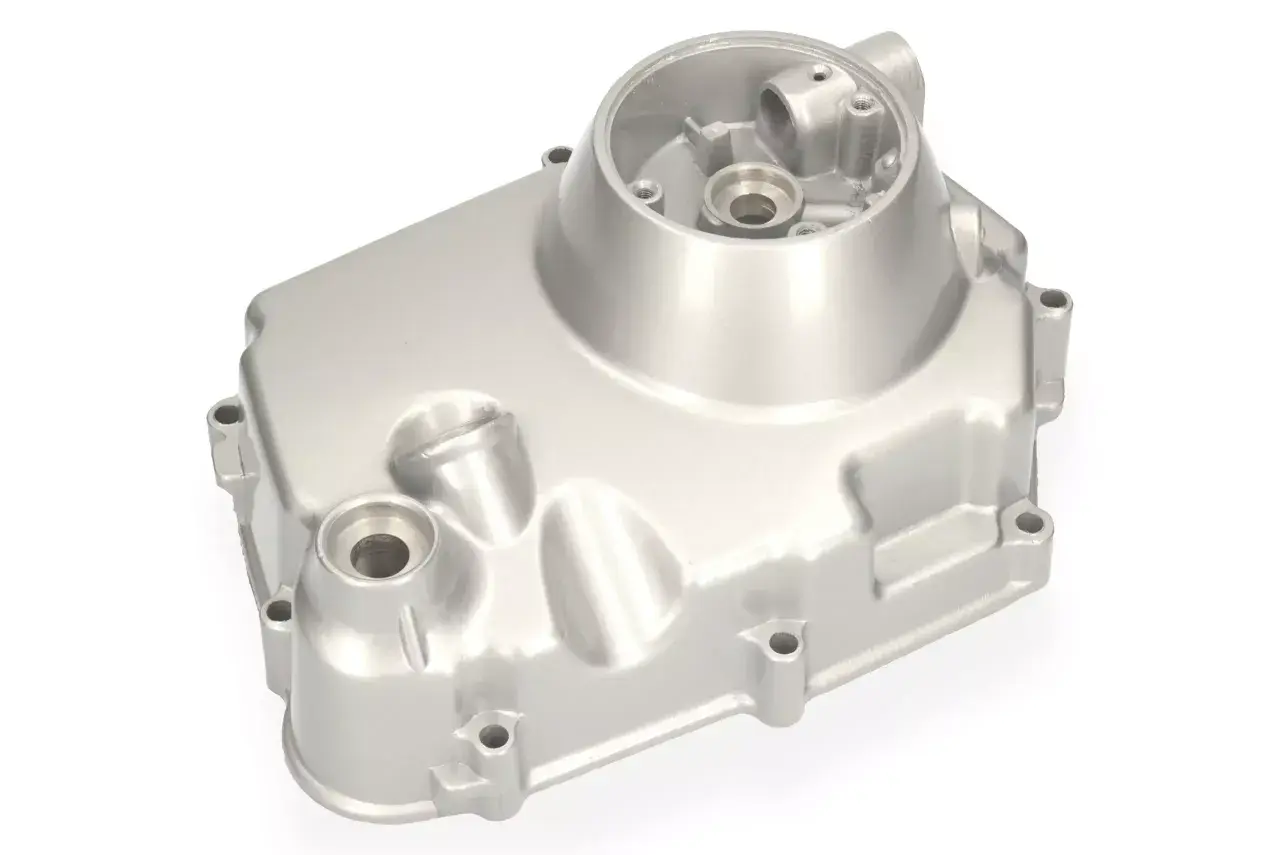

Czym jest karter i gdzie pracuje
Ja najczęściej zaczynam od prostego rozróżnienia: w polskim warsztacie częściej mówi się po prostu karter, a niekiedy również dolna obudowa silnika. To ta część, w której pracuje wał korbowy, gdzie mocowane są łożyska główne i gdzie biegną kanały związane ze smarowaniem. W wielu współczesnych konstrukcjach blok cylindrów i karter tworzą jedną, sztywną całość odlewaną jako jeden zespół.
Najważniejsze, czego nie wolno mylić, to karter i miska olejowa. Miska jest zazwyczaj tylko dolnym zbiornikiem na olej, natomiast karter pełni funkcję konstrukcyjną i uszczelniającą. Jeśli patrzę na silnik technicznie, to właśnie od tej części zależy, czy wał ma stabilne podparcie, a olej może wracać i krążyć bez niepotrzebnych strat.
| Element | Rola | Co bywa mylone |
|---|---|---|
| Karter | Utrzymuje wał korbowy, łożyskowanie i szczelność dolnej części silnika | Bywa utożsamiany z miską olejową |
| Miska olejowa | Stanowi rezerwuar oleju w układzie smarowania | Nie przenosi głównych obciążeń konstrukcyjnych |
| Blok cylindrów | Nosi cylindry, kanały i często łączy się konstrukcyjnie z karterem | W starszych opisach bywa traktowany jako osobny element od karteru |
Kiedy te pojęcia są już uporządkowane, łatwiej zrozumieć, dlaczego ta część silnika musi jednocześnie trzymać geometrię, odprowadzać ciepło i nie dopuścić do ucieczki oleju. To prowadzi bezpośrednio do jej zadań w pracy całego układu.
Jakie zadania pełni w praktyce
Karter nie jest bierną osłoną. W praktyce przenosi siły z wału korbowego, stabilizuje całą dolną część silnika i współpracuje z układem smarowania. Jeśli jest źle zaprojektowany albo zużyty, silnik szybciej łapie wibracje, olej łatwiej się napowietrza, a uszczelnienia zaczynają puszczać.
Utrzymuje wał w osi
Wał korbowy obraca się pod dużym obciążeniem, więc potrzebuje pewnego podparcia. Karter wraz z czapami łożysk głównych utrzymuje geometrię całego układu. Jeśli pojawi się luz albo deformacja po uderzeniu, skutki zwykle nie ograniczają się do jednego miejsca. To potrafi przyspieszyć zużycie panewek i podnieść poziom drgań całego silnika.
Wspiera smarowanie i chłodzenie
W silniku czterosuwowym olej zbiera się w dolnej części i wraca do obiegu przez pompę. Jednocześnie rozbryzg oleju chłodzi elementy, które nie są zasilane ciśnieniowo bezpośrednio. Gdy poziom oleju jest zły albo wewnątrz pojawia się nadmierne pienienie, cały ten układ zaczyna pracować mniej stabilnie. Ja właśnie tutaj najczęściej widzę różnicę między silnikiem zadbanym a takim, który tylko „jeszcze jeździ”.
Przeczytaj również: Jak sprawdzić silnik elektryczny miernikiem - uniknij kosztownych błędów
Odprowadza gazy przedmuchowe
Wewnątrz dolnej części silnika zawsze pojawia się pewna ilość gazów przedmuchowych, czyli blow-by - to gazy, które przedostają się obok pierścieni tłokowych do wnętrza karteru. Dlatego potrzebna jest odma, czyli układ odpowietrzania. Jej zadaniem jest odprowadzić ciśnienie i oddzielić część oleju od gazów. Gdy odma się zapcha, rośnie ciśnienie wewnętrzne, pojawiają się wycieki, a uszczelki i uszczelniacze dostają mocniej w kość.
To właśnie ta część tematu pokazuje, że karter nie jest tylko „dnem silnika”. W dwóch różnych typach jednostek jego rola potrafi wyglądać zupełnie inaczej, szczególnie gdy porównamy czterosuw z dwusuwem.
Dlaczego dwusuw traktuje tę część silnika inaczej
W silniku czterosuwowym dolna część obudowy służy głównie do łożyskowania wału, odprowadzania oleju i kontroli ciśnienia. W dwusuwie sytuacja jest inna, bo szczelny karter może pracować jak komora wstępnego sprężania mieszanki. To oznacza, że jego konstrukcja musi wspierać nie tylko smarowanie i uszczelnienie, ale też przepływ ładunku do cylindra.
| Cecha | Czterosuw | Dwusuw |
|---|---|---|
| Główna rola dolnej części | Łożyskowanie wału, obieg oleju, uszczelnienie | Wstępne sprężanie mieszanki i prowadzenie przepływu |
| Smarowanie | Oddzielny układ olejowy | Najczęściej mieszanka paliwowo-olejowa albo osobne dozowanie |
| Znaczenie szczelności | Chroni przed wyciekami i nadciśnieniem | Wpływa też na napełnianie cylindra i osiągi |
| Typowe zastosowanie | Większość aut osobowych | Małe silniki, motocykle, wybrane jednostki sportowe |
To rozróżnienie jest ważne, bo tłumaczy, dlaczego nie da się opisać wszystkich silników jednym schematem. W praktyce konstruktor dobiera układ do obciążeń, kosztu, masy i przeznaczenia, a to najlepiej widać przy porównaniu mokrej i suchej miski olejowej.

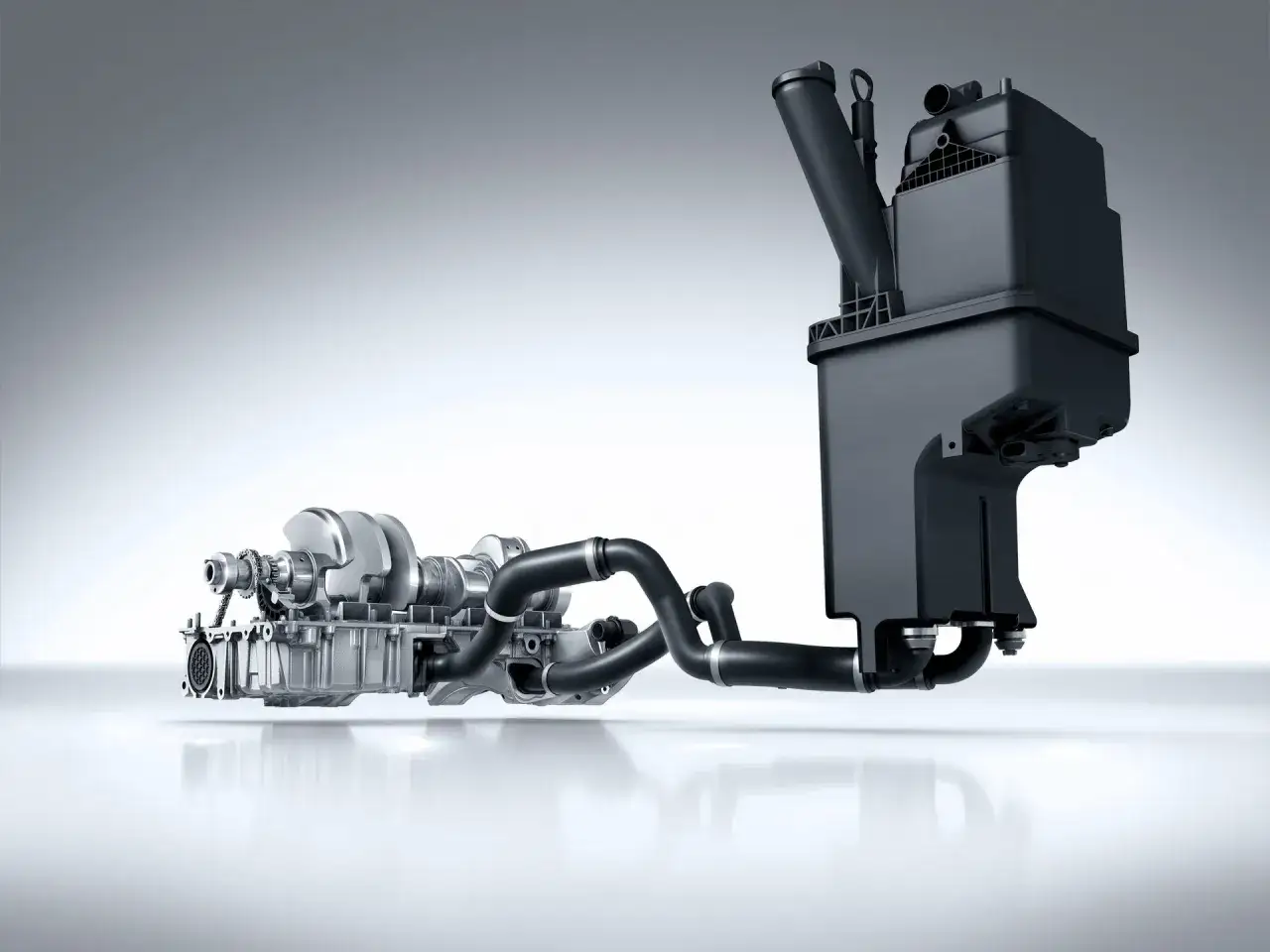

Mokra i sucha miska olejowa nie robią tego samego
W seryjnych samochodach dominuje mokra miska olejowa, czyli rozwiązanie, w którym olej magazynowany jest w dolnej części silnika. To układ prostszy, tańszy i łatwiejszy w serwisie. Sucha miska działa inaczej: olej trafia do zewnętrznego zbiornika, a z karteru jest na bieżąco odsysany przez pompy scavenge. Takie rozwiązanie nie jest „lepsze” w każdej sytuacji, ale jest znacznie stabilniejsze przy dużych przeciążeniach bocznych, gwałtownym hamowaniu i długich zakrętach.
| Cecha | Mokra miska olejowa | Sucha miska olejowa |
|---|---|---|
| Budowa | Olej pozostaje w dolnej części silnika | Olej trafia do osobnego zbiornika poza silnikiem |
| Zalety | Niższy koszt, prostsza konstrukcja, łatwy serwis | Stabilne smarowanie przy przeciążeniach, mniejsze ryzyko odrywania oleju od smoka |
| Ograniczenia | Może łapać chwilowe niedosmarowanie przy ostrym pokonywaniu zakrętów | Większa złożoność, więcej elementów, wyższy koszt i bardziej wymagający montaż |
| Gdzie spotykana | Samochody codzienne, większość jednostek seryjnych | Motorsport, mocno obciążone konstrukcje, wybrane auta sportowe |
Jeśli ktoś buduje auto pod tor albo rajd, ten temat przestaje być akademicki. Przy wysokich obrotach i dużych przeciążeniach to właśnie układ olejowy decyduje o tym, czy silnik przetrwa cały stint, czy zacznie tracić ciśnienie po kilku mocnych okrążeniach. A kiedy olej i ciśnienie zaczynają zachowywać się nienaturalnie, pojawiają się pierwsze symptomy zużycia.
Jak rozpoznać problemy zanim uszkodzą silnik
Najczęściej nie zaczyna się od spektakularnej awarii. Zwykle pojawia się lekki ślad oleju, dziwny zapach, większe „pocenie” przy łączeniu elementów albo nadmierne ciśnienie po odkręceniu korka wlewu. Ja patrzę przede wszystkim na to, czy objaw powtarza się po czyszczeniu i krótkiej jeździe, bo jednorazowe zabrudzenie często niewiele mówi.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Zapocenie lub wyciek na łączeniu | Uszczelka, uszczelniacz, pęknięcie odlewu albo nadciśnienie | Stan uszczelnień, odpowietrzenie, ślady po uderzeniu od spodu |
| Silny przedmuch spod korka lub bagnetu | Zużyte pierścienie, zapchana odma, duże przedmuchy | Układ odpowietrzania, kompresję, stan oleju |
| Opiłki w oleju | Zużycie panewek, wału lub innych elementów ruchomych | Filtr, magnetyczny korek spustowy, analiza oleju |
| Szlam i emulsja | Krótkie trasy, zbyt rzadka wymiana oleju, słabe odparowanie wilgoci | Warunki użytkowania, temperatura pracy, stan wentylacji |
Najważniejsza zasada jest prosta: nie ignoruję problemu tylko dlatego, że silnik jeszcze pracuje równo. Nadciśnienie w dolnej części silnika potrafi przez długi czas objawiać się jedynie lekkim poceniem, ale to właśnie ono często zapowiada większe koszty. W kolejnym kroku patrzę już nie na objaw, lecz na to, jak dbać o ten układ w serwisie i modyfikacjach.
Co ma znaczenie przy serwisie i tuningu
W codziennej eksploatacji najwięcej daje kilka prostych nawyków. Nie przelewam oleju ponad zalecany poziom, bo nadmiar może się spieniać i zwiększać opory. Pilnuję też stanu odmy, bo zapchany układ odpowietrzania bardzo szybko podnosi ciśnienie wewnętrzne. I jeszcze jedna rzecz: po uderzeniu w przeszkodę albo kontakcie z głęboką koleiną zawsze sprawdzam, czy nie pojawiło się pęknięcie albo lekkie przetłoczenie miski.
- Kontroluj poziom oleju na płaskim podłożu i trzymaj się procedury producenta.
- Nie maskuj problemu gęstszym olejem, jeśli przyczyna leży w przedmuchach albo słabej wentylacji.
- Regularnie sprawdzaj odmę i separator oleju, bo to one często wywołują nadciśnienie w karterze.
- Po jeździe sportowej obejrzyj spód silnika, zwłaszcza okolice łączeń, korka spustowego i uszczelniaczy wału.
- Przy ostrym tuningu rozważ lepsze odprowadzanie oleju, baffle w misce albo układ suchej miski, jeśli budżet i zastosowanie to uzasadniają.
W autach używanych na torze przydaje się też dodatkowy separator oparów oleju, czyli catch can. Pomaga on ograniczać ilość oleju wracającego do dolotu, ale nie jest magicznym lekarstwem na zużyty silnik. Jeśli przedmuchy są duże, najpierw trzeba ustalić przyczynę, a dopiero potem dobierać osprzęt. Dobrze zrobiony tuning nie zaczyna się od części „na pokaz”, tylko od uporządkowania smarowania i wentylacji.
Na co patrzę, gdy oceniam stan dolnej części silnika
Jeśli miałbym wskazać jedną rzecz, która najszybciej zdradza kondycję tej części silnika, powiedziałbym: patrz na szczelność, ciśnienie i jakość powrotu oleju. To trio mówi więcej niż sam wygląd z zewnątrz. Zdrowy karter nie powinien nadmiernie pocić się na łączeniach, nie powinien budować wyraźnego nadciśnienia i nie powinien zostawiać w oleju metalicznych niespodzianek.
W praktyce najlepsza diagnostyka jest prosta, ale konsekwentna: kontrola poziomu oleju, obserwacja wycieków, sprawdzenie odmy i reakcja na pierwsze objawy. Jeśli chodzi o trwałość silnika, ta część nie wybacza zaniedbań, ale też bardzo dobrze odwdzięcza się za regularną kontrolę. I właśnie dlatego przy ocenie całej jednostki zawsze zaczynam od jej dolnej połowy, a nie od efektownych elementów na górze.
