Zmienne fazy rozrządu - co dają, jak dbać i kupić auto?

Zmienne fazy rozrządu to jeden z tych układów, które potrafią wyraźnie zmienić charakter silnika bez zwiększania pojemności. W tym tekście pokazuję, jak działa taki system, co realnie daje kierowcy, jakie są jego najpopularniejsze odmiany i po czym rozpoznać, że zaczyna się zużywać. Dorzucam też praktyczne wskazówki przy zakupie auta i serwisie, bo tutaj najwięcej zależy od oleju, elektroniki i stanu mechanicznego rozrządu.

Jak sterownik przestawia fazy i dlaczego robi to płynnie

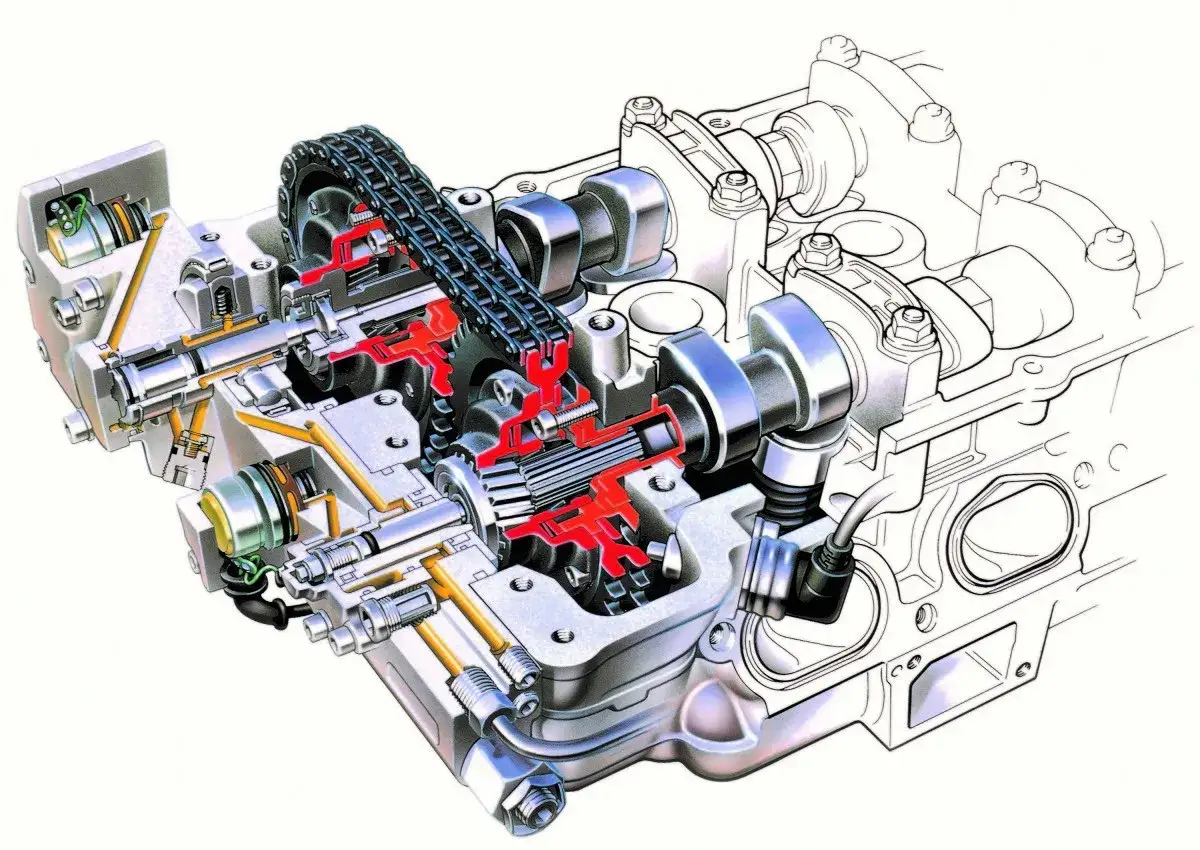

W najprostszym ujęciu sterownik silnika porównuje obroty, obciążenie, temperaturę cieczy, temperaturę oleju, ciśnienie smarowania oraz położenie wału i wałków rozrządu. Na tej podstawie kieruje olej do przestawiacza faz, czyli siłownika hydraulicznego osadzonego przy kole wałka. Ten element obraca wałek odrobinę wcześniej albo później względem wału korbowego, zmieniając moment otwarcia i zamknięcia zaworów.

Najważniejsze jest to, że nie działa to skokowo, tylko płynnie. ECU może przesuwać punkt pracy niemal cały czas, bo silnik na biegu jałowym, w mieście i przy wysokim obciążeniu potrzebuje innego ustawienia zaworów. Dzięki temu zawory mogą się dłużej nakładać, jeśli trzeba poprawić opróżnianie cylindra, albo zamykać się później, jeśli silnik ma pracować spokojniej i oszczędniej.

Przeczytaj również: BMW X1 F48 jaki silnik wybrać, aby uniknąć wysokich kosztów eksploatacji?

Dlaczego olej jest częścią tego układu

W wielu konstrukcjach medium sterującym jest olej silnikowy. To wygodne, bo nie wymaga osobnego układu hydraulicznego, ale ma też ograniczenia: olej musi mieć właściwą lepkość, być czysty i wymieniany regularnie. Gęsty, zużyty albo zabrudzony olej spowalnia reakcję fazatora i potrafi wywołać objawy, które łatwo pomylić z awarią elektryki.

Z mojego punktu widzenia to właśnie tu widać różnicę między teorią a praktyką. Dobrze zaprojektowany system działa niemal niewyczuwalnie, ale gdy serwis jest zaniedbany, zaczyna ujawniać się każdy luz, osad i spadek ciśnienia. To prowadzi już wprost do pytania, jakie korzyści kierowca dostaje w codziennej jeździe.

Co ten układ daje w codziennej jeździe i na wysokich obrotach

W praktyce chodzi o trzy rzeczy: lepsze napełnianie cylindrów, mniejsze straty pompowania i szerszy użyteczny zakres obrotów. Dobrze zestrojony silnik reaguje żwawiej od dołu, nie dławi się tak łatwo przy średnich obrotach i nie traci oddechu tak szybko przy górze skali. To nie jest cudowny dodatek, tylko sposób na zmniejszenie kompromisu, który w klasycznym stałym rozrządzie był nieunikniony.

• Lepszy moment przy niskich obrotach - silnik łatwiej rusza z miejsca i jest przyjemniejszy w mieście.
• Szersza elastyczność - mniej redukcji przy wyprzedzaniu i spokojniejsza jazda na średnim obciążeniu.
• Mniejsze straty pompowania - szczególnie przy częściowym obciążeniu, gdy przepustnica nie musi być tak mocno przymknięta.
• Lepsze emisje - sterownik może ograniczyć niekorzystne nakładanie się faz wtedy, gdy liczy się czystsze spalanie.
• Wyższa moc przy górze - przy odpowiednim ustawieniu overlapu, czyli chwilowego nakładania się otwarcia zaworu ssącego i wydechowego, silnik lepiej opróżnia cylinder.

Ten zysk zawsze ma jednak cenę: to, co pomaga przy jednej prędkości obrotowej, może pogorszyć kulturę pracy w innym punkcie mapy. Dlatego sterownik cały czas przesuwa kompromis, zamiast sztywno trzymać jedno ustawienie. Z tego samego powodu producenci stosują kilka różnych odmian tej technologii.

Jakie są główne odmiany tego rozwiązania

Najprościej dzielę je na cztery grupy: samo przestawianie faz wałka, skokową zmianę profilu krzywek, regulację wzniosu zaworów oraz układy łączone. Różnią się zakresem ingerencji w pracę zaworów, złożonością i tym, jak szeroko potrafią poprawić charakter silnika.

Honda opisuje i-VTEC jako połączenie dwóch zestawów krzywek z ciągłą zmianą profilu, a Toyota pokazuje VVT-iE jako rozwiązanie z elektrycznym siłownikiem zamiast sterowania wyłącznie ciśnieniem oleju. To dobry przykład, że branża nie szuka jednego uniwersalnego mechanizmu, tylko zestawia kilka metod, żeby uzyskać szerszy i bardziej przewidywalny efekt.

Różnice między odmianami mają duże znaczenie, bo ten sam silnik może zachowywać się zupełnie inaczej w zależności od tego, czy stawia na prostą korektę faz, czy na bardziej złożone sterowanie zaworami. To prowadzi do kolejnego ważnego pytania: dlaczego dwa podobne silniki potrafią reagować tak różnie.

Dlaczego dwa podobne silniki mogą reagować zupełnie inaczej

Na papierze dwa silniki mogą mieć podobną pojemność, podobną liczbę zaworów i podobny system fazowania, a w jeździe codziennej czuć między nimi dużą różnicę. Decyduje o tym kilka rzeczy naraz: pojemność skokowa, stopień doładowania, średnica przepustnicy, geometria kanałów dolotowych, stopień sprężania, strategia wtrysku i mapa sterownika. Sam układ fazowania jest tylko jednym z elementów większej układanki.

• W silniku wolnossącym priorytetem bywa szeroki i liniowy moment.
• W jednostce turbo fazy często pomagają w budowaniu ciśnienia doładowania i kontroli spalania stukowego.
• W silnikach z bezpośrednim wtryskiem późniejsze zamykanie dolotu może wspierać strategię podobną do cyklu Millera lub Atkinsona, czyli poprawiać sprawność przy częściowym obciążeniu.
• W dieslu sterowanie zaworami ma inny cel niż w benzynie, bo chodzi bardziej o emisje, EGR i temperatury spalin niż o klasyczne „oddychanie” w wysokim zakresie obrotów.

Właśnie dlatego jedna mapa potrafi dać wyraźny zysk na dole, a inna poprawia głównie kulturę pracy i emisje. Bez znajomości całego silnika łatwo wyciągnąć mylny wniosek, że układ działa źle, podczas gdy on po prostu jest ustawiony pod inny cel. Gdy te różnice rozumiem, łatwiej mi ocenić też objawy zużycia i realne koszty serwisu.

Po czym poznać zużycie lub usterkę i co sprawdzić najpierw

Tu najłatwiej o pomyłkę, bo objawy układu fazowania często przypominają problem z zapłonem, dolotem albo samym rozrządem mechanicznym. Z mojego doświadczenia najrozsądniej zaczynać od rzeczy najtańszych i najprostszych: oleju, filtra, ciśnienia smarowania, elektrozaworu sterującego oraz odczytu korelacji wałek-wał. Dopiero potem ma sens rozbieranie przestawiacza faz albo szukanie winy w łańcuchu.

Ja w takich silnikach nie przeciągałbym wymiany oleju ponad 10-15 tys. km albo rok, nawet jeśli producent dopuszcza dłuższy interwał. W praktyce czysty olej robi tu większą różnicę niż marketingowa nazwa systemu. Jeśli objawy pojawiają się po nocnym postoju albo po dłuższej jeździe w mieście, często problem jest bardziej związany ze smarowaniem niż z samą elektroniką.

Kiedy auto ma już większy przebieg, właśnie te sygnały decydują o tym, czy zakup jest rozsądny, czy tylko pozornie atrakcyjny. To prowadzi do rzeczy, którą zawsze sprawdzam przed podpisaniem umowy.

Na co patrzeć przy zakupie auta z takim układem

Przy używanym samochodzie nie kupuję samej technologii, tylko historię jej serwisowania. Jeśli rozrząd fazowany był obsługiwany na oleju o właściwej specyfikacji i wymienianym w krótkich odstępach, to ryzyko problemów spada wyraźnie. Jeśli natomiast w dokumentacji widać długie przerwy, a na zimnym starcie słychać grzechot lub nierówną pracę, traktuję to jako sygnał ostrzegawczy, nie drobnostkę.

• Sprawdź faktury lub wpisy potwierdzające regularną wymianę oleju i filtra.
• Posłuchaj zimnego startu - pierwszy dźwięk silnika zdradza więcej, niż wielu sprzedających chciałoby przyznać.
• Wykonaj pełny odczyt błędów OBD, także tych zapisanych jako historyczne.
• Zrób jazdę próbną pod obciążeniem, najlepiej na różnych obrotach i biegach.
• Jeśli silnik ma łańcuch, sprawdź, czy nie pojawia się opóźniona reakcja na gaz i metaliczne odgłosy przy odpalaniu.

Nie kupowałbym auta tylko dlatego, że ma nowoczesny układ sterowania zaworami. Kupowałbym je wtedy, gdy serwis jest udokumentowany, a silnik zachowuje się przewidywalnie na zimno i na ciepło. Wtedy technologia rzeczywiście pracuje na korzyść kierowcy, a nie przeciwko niemu.

Dlaczego przy tuningu i nowszych konstrukcjach znaczenie faz rośnie, a nie maleje

W nowoczesnych silnikach układ fazowania coraz rzadziej działa sam. Najczęściej współpracuje ze zmiennym wzniosiem zaworów, turbo, wtryskiem bezpośrednim, zmiennym kolektorem i strategią spalania, która ma utrzymać sprawność w szerokim zakresie obciążeń. Właśnie dlatego przy remapie, zmianie dolotu albo wydechu nie wystarczy podnieść dawki paliwa i zapłonu - trzeba jeszcze sprawdzić, czy mapa faz nadal pasuje do nowego przepływu powietrza.

• Przy modyfikacji dolotu albo wydechu warto logować rzeczywiste kąty wałków, a nie opierać się tylko na odczuciu z jazdy.
• Po zmianach mechanicznych dobrze jest zweryfikować, czy sterownik nie kompensuje problemu zbyt agresywnie i nie psuje kultury pracy na niskich obrotach.
• W starszych autach przed podnoszeniem mocy trzeba usunąć luzy, osady i problemy z ciśnieniem oleju, bo tuning tylko je uwidoczni.
• Na torze lub przy dynamicznej jeździe temperatura oleju ma bezpośredni wpływ na stabilność sterowania zaworami.

To właśnie dlatego dobrze utrzymany silnik z takim układem potrafi być jednocześnie elastyczny, oszczędny i przyjemny w prowadzeniu. W zaniedbanym egzemplarzu ten sam system staje się pierwszym miejscem, które pokazuje słaby serwis, zużycie mechaniczne i błędne oczekiwania wobec auta.
