Obrotomierz w dieslu działa dobrze tylko wtedy, gdy dostaje czysty sygnał z właściwego źródła. Najczęściej bierze się go z alternatora przez wyjście W, a w autach bez takiego zacisku z czujnika obrotów w skrzyni biegów albo przy kole zamachowym. W tym tekście pokazuję, jak podłączyć obrotomierz do diesla bez zgadywania: od wyboru źródła sygnału, przez okablowanie i zasilanie, aż po kalibrację i typowe błędy.
Najważniejsze rzeczy, zanim zaczniesz
- Wyjście W z alternatora to najczęstszy i najprostszy punkt poboru sygnału obrotów.
- Sam obrotomierz potrzebuje trzech rzeczy: zasilania po stacyjce, masy i sygnału RPM.
- Jeśli alternator nie ma odpowiedniego wyjścia, sensowną alternatywą jest czujnik obrotów albo adapter sygnału.
- Najwięcej problemów robią: zła masa, zakłócenia na przewodzie sygnałowym i brak kalibracji.
- Przed jazdą próbną zawsze sprawdzam wskazanie na biegu jałowym i przy stałych obrotach, najlepiej z punktem odniesienia.
Skąd bierze się sygnał obrotów w dieslu
W dieslu nie ma klasycznego sygnału z cewki zapłonowej, więc obrotomierz musi „czytać” obroty z innego miejsca. W praktyce wybór sprowadza się do trzech dróg: sygnału z alternatora, sygnału z czujnika obrotów albo użycia konwertera, który dopasuje impulsy do wskaźnika. Ja zawsze zaczynam od sprawdzenia, co już jest w aucie, bo to zwykle decyduje o czasie montażu i o tym, czy instalacja będzie prosta, czy będzie wymagała dodatkowej elektroniki.
| Źródło sygnału | Kiedy ma sens | Co warto o nim wiedzieć |
|---|---|---|
| Wyjście W z alternatora | Gdy alternator ma dedykowany zacisk tachometryczny | To najczęściej najczystszy sygnał; pochodzi z uzwojeń alternatora przed prostowaniem |
| Czujnik w skrzyni biegów lub przy kole zamachowym | Gdy nie ma W albo fabrycznie zastosowano sensor impulsowy | Wymaga zgodności czujnika, wskaźnika i liczby impulsów |
| Konwerter sygnału | Gdy obrotomierz nie przyjmuje sygnału bezpośrednio z diesla | Przydaje się przy licznikach benzynowych i swapach |
Jeśli widzę alternator z wyjściem W, zwykle wybieram ten wariant jako pierwszy. Gdy tego zacisku nie ma, nie ma sensu zgadywać na ślepo, tylko od razu przejść do drugiego rozwiązania.

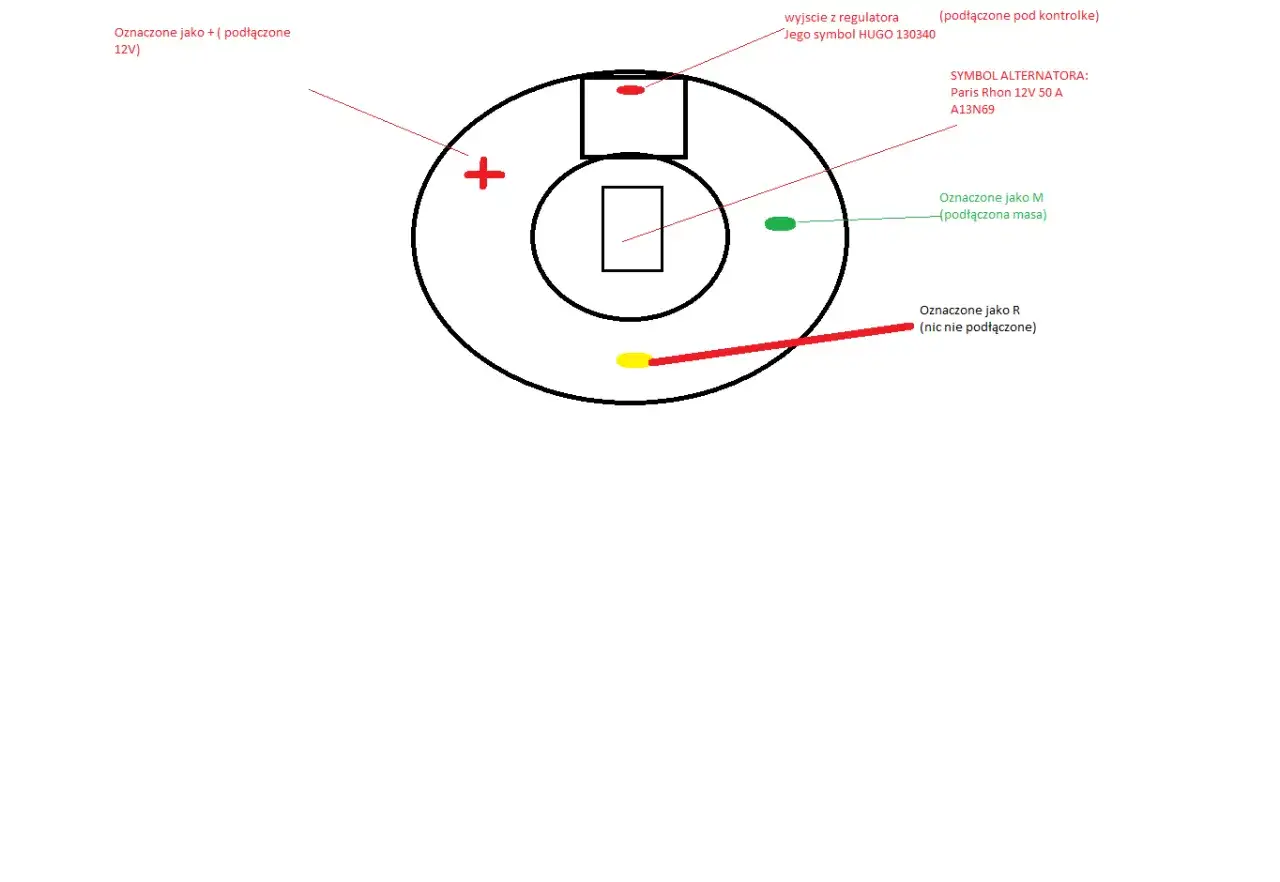

Najprostsze podłączenie przez wyjście W w alternatorze
Wyjście W jest dla mnie najwygodniejsze, bo daje sygnał bezpośrednio z alternatora i nie wymaga dodatkowych czujników, jeśli instalacja jest dobrze dobrana. W wielu konstrukcjach to po prostu zacisk tachometryczny opisany jako W, R, P albo podobnie, ale nazwa zależy od producenta alternatora, więc warto sprawdzić dokumentację albo oznaczenia na obudowie.
- Odłącz akumulator i dopiero potem szukaj przewodów. To podstawowa rzecz, ale nadal najczęściej pomijana.
- Zidentyfikuj zacisk sygnałowy alternatora. Nie myl go z B+, D+ ani z przewodem kontrolki ładowania.
- Prowadź osobny przewód sygnałowy od alternatora do wejścia RPM lub SIG w obrotomierzu.
- Zabezpiecz połączenia koszulką termokurczliwą albo porządnym złączem. Skrętka i taśma to zły pomysł w komorze silnika.
- Po montażu uruchom silnik i sprawdź, czy wskazanie reaguje płynnie, bez skoków i bez „zawieszania” igły.
W tym wariancie najważniejsze jest to, żeby przewód sygnałowy był krótki, dobrze osłonięty i poprowadzony z dala od grubych przewodów ładowania, rozrusznika oraz elementów, które sieją zakłóceniami. Jeżeli sygnał jest prawidłowy, a wskazanie mimo to pływa, problem zwykle leży nie w samym alternatorze, tylko w instalacji wokół niego.
Co zrobić, gdy alternator nie ma odpowiedniego wyjścia
Brak zacisku W nie przekreśla montażu, ale zmienia strategię. W takich autach najrozsądniej wybrać jedno z trzech rozwiązań: dołożenie sygnału przez zakład od alternatorów, użycie czujnika obrotów albo zastosowanie adaptera, który przetworzy impulsy na sygnał akceptowany przez zegar. Ja nie lubię przerabiać alternatora „na siłę” bez doświadczenia, bo łatwo zyskać niestabilny odczyt i jednocześnie ryzyko uszkodzenia ładowania.
- Dołożenie wyjścia w alternatorze ma sens, jeśli alternator jest sprawny i chcesz zachować prostą instalację na lata.
- Czujnik tacho sender sprawdza się, gdy auto ma już przewidziany czujnik albo kiedy łatwo zamontować nowy przy skrzyni biegów lub kole zamachowym.
- Adapter sygnału wybieram wtedy, gdy licznik jest z innego typu auta i trzeba go „nauczyć” sygnału z diesla.
To właśnie przy swapach, licznikach benzynowych i nietypowych alternatorach różnice robią się największe. Jeśli masz zestaw mieszany, czasem lepiej wydać kilkaset złotych na adapter niż tracić kilka wieczorów na szukanie sygnału, którego po prostu nie ma w fabrycznej konfiguracji.
Jak poprowadzić zasilanie, masę i przewód sygnałowy
Sam sygnał obrotów to tylko jedna część układanki. Obrotomierz musi dostać jeszcze stabilne zasilanie i dobrą masę, bo bez tego nawet poprawnie podłączony przewód RPM potrafi dawać losowe odczyty. Ja trzymam się zasady, że zasilanie prowadzi się osobno, a sygnał osobno, najlepiej z dala od przewodów wysokoprądowych i elementów pracujących w wysokiej temperaturze.
- Zasilanie podłącz do obwodu aktywnego po stacyjce, zwykle opisanego jako BAT lub IGN.
- Masa powinna trafić do czystego, pewnego punktu na karoserii albo bezpośrednio do masy instalacji, bez farby i korozji pod konektorem.
- Przewód sygnałowy prowadź możliwie najkrócej i nie kładź go równolegle do przewodu ładowania z alternatora.
- Jeśli odcinek jest dłuższy, użyj przewodu w ekranie albo skrętki i dobrze zabezpiecz przejście przez grodź.
- Połączenia wykonuj zaciskowo lub lutowaniem z termokurczem, ale nie zostawiaj skręconych żył pod deską czy w komorze silnika.
Przy przewodzie sygnałowym zwykle wystarcza przekrój około 0,5-0,75 mm², bo nie przenosi on dużego prądu, tylko impulsy. W praktyce bardziej niż sam przekrój liczy się odporność na zakłócenia i jakość połączeń. Jeśli obrotomierz skacze po włączeniu świateł albo nawiewu, pierwsze podejrzenie pada właśnie na masę i prowadzenie przewodu, a nie na sam zegar.
Jak ustawić i skalibrować wskazania
Po mechanicznym podłączeniu przychodzi moment, który decyduje o tym, czy montaż ma sens w codziennej jeździe: kalibracja. W wielu obrotomierzach diesel występuje przełącznik liczby cylindrów albo zakres pracy, ale przy sygnale z alternatora ważniejsza jest liczba impulsów na obrót i przełożenie paskowe niż sama liczba cylindrów. Jeśli znam przełożenie kół pasowych, mogę orientacyjnie policzyć PPR jako: liczba biegunów alternatora × przełożenie paskowe / 2.
| Objaw po montażu | Najczęstsza przyczyna | Co robię najpierw |
|---|---|---|
| Wskazanie jest za wysokie | Zły współczynnik impulsów albo nieodpowiednie ustawienie zegara | Zmniejszam wartość kalibracji lub zmieniam tryb pracy obrotomierza |
| Wskazanie jest za niskie | Za mało impulsów w ustawieniu lub zły punkt poboru sygnału | Sprawdzam źródło sygnału i podnoszę wartość ustawienia |
| Igła skacze | Zakłócenia, słaba masa albo zbyt długi przewód sygnałowy | Porządkuję masę, skracam trasę przewodu i odsuwam go od źródeł zakłóceń |
Kalibrację robię najlepiej przy stabilnych obrotach, zwykle w okolicy 1500-2000 obr./min, bo wtedy łatwiej porównać wskazanie z referencją. Jeśli masz dostęp do diagnostyki, zewnętrznego tachometru lub sprawdzonego odczytu z innego urządzenia, to właśnie na tym etapie wyłapiesz większość błędów. Jeden poprawny punkt odniesienia mówi więcej niż pięć prób „na oko”.
Błędy, które najczęściej psują montaż
W praktyce nie psuje montażu sam diesel, tylko kilka powtarzalnych pomyłek. Widziałem je w różnych autach na tyle często, że da się z nich zrobić krótką listę kontrolną. Jeżeli od razu ich unikniesz, oszczędzisz sobie szukania problemu tam, gdzie go nie ma.
- Podłączenie sygnału do niewłaściwego zacisku, na przykład do ładowania zamiast do W.
- Brak solidnej masy albo masa wzięta z przypadkowego, skorodowanego punktu.
- Przebieg przewodu sygnałowego obok grubego zasilania alternatora, rozrusznika lub innych przewodów prądowych.
- Założenie, że każdy alternator ma wyjście tachometryczne, choć w wielu egzemplarzach go po prostu nie ma.
- Użycie zegara bez dopasowania do sygnału z diesla, bez adaptera albo bez późniejszej kalibracji.
- Brak testu po rozgrzaniu silnika, kiedy zakłócenia i różnice w ładowaniu zaczynają być bardziej widoczne.
Jeśli po uruchomieniu silnika obrotomierz pokazuje coś absurdalnego, nie zakładam od razu uszkodzenia zegara. Najpierw sprawdzam zasilanie, potem masę, potem źródło sygnału. To zwykle pozwala zawęzić problem do jednego punktu, zamiast wymieniać pół instalacji.
Co sprawdzić na końcu, żeby instalacja działała stabilnie
Po udanym montażu zamykam temat dopiero wtedy, gdy obrotomierz zachowuje się tak samo na zimnym i ciepłym silniku, nie reaguje skokami na włączenie odbiorników i pokazuje logiczne wartości na biegu jałowym oraz przy stałej jeździe. Dla orientacji: prosty obrotomierz do diesla kosztuje zwykle około 45-150 zł, a konwerter sygnału około 175-240 zł, więc przy nietypowym aucie czasem bardziej opłaca się kupić właściwy adapter niż walczyć z niepasującym zegarem.
Ja na końcu sprawdzam jeszcze ładowanie, najlepiej w granicach 13,8-14,7 V, oraz to, czy przewód sygnałowy nie grzeje się i nie ociera o ruchome elementy. Jeśli po tych testach wskazanie nadal jest stabilne, montaż uznaję za gotowy, bo właśnie o taką prostą, przewidywalną pracę chodzi w dieslu.
